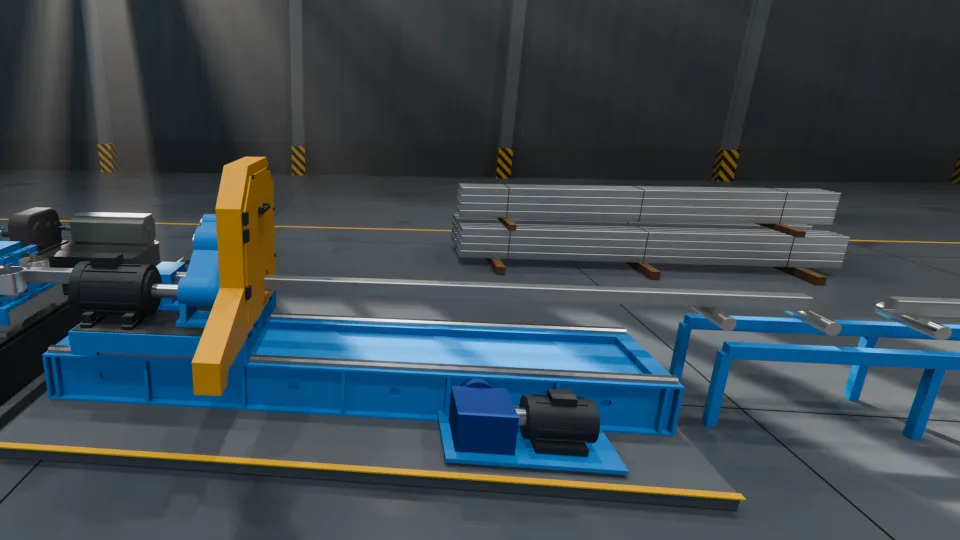

示意渲染 在整条机组中的位置钢管从主机出来是连续不断的，飞锯机的锯车与钢管同步运动，在运动中把它切成设定长度，切完立即返回等待下一次。定尺同步性能好、机械传动可靠，切口整齐、长度准确，是它的核心要求。
下方规格表列出的 12 个飞锯型号（YJFJ-20 至 YJFJ-273）与同规格主机型号对应；实际配套仍需同时核对管型、尺寸、壁厚、材质、线速与定尺，不能只按型号判断适用。选型时请说明管材形状、尺寸、壁厚和材质，成品定尺长度和长度公差，以及生产速度：速度越高、定尺越短，锯切节拍越紧，需要相应的锯车和夹紧配置。各型号的适用范围见下方规格表。

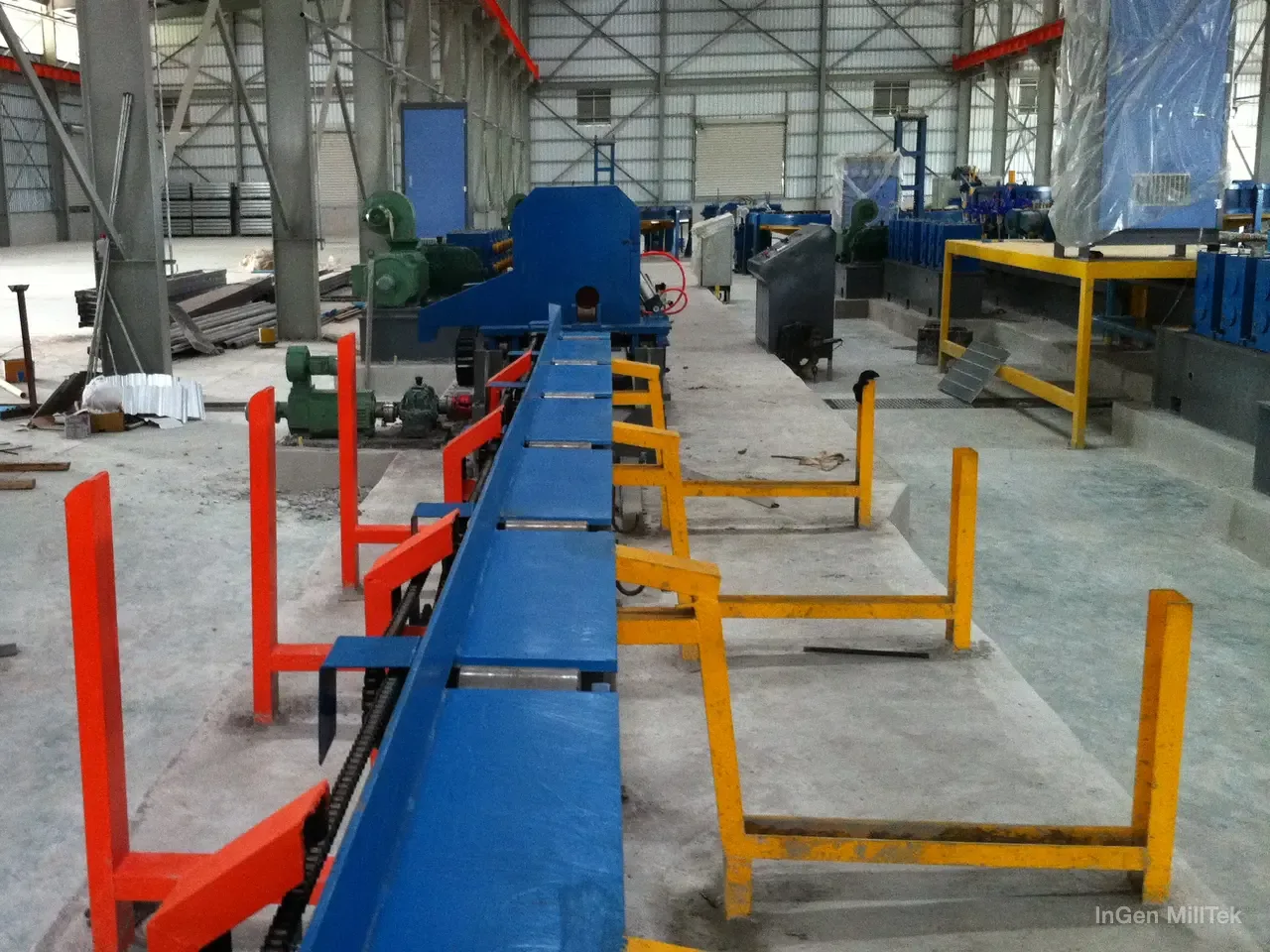

飞锯之后通常配下料辊道或下料台，把切好的钢管输送、收集成捆。整线供货时飞锯与主机、辊道一起配置；更换现有生产线上的飞锯，需要核对轧制线高度、锯切中心线和前后设备的距离。
核对飞锯能力时，应看锯车加速同步、夹紧、切断、退刀松夹、返回与下一次准备的完整可重复循环。跟踪速度只是其中一个条件；同样的线速度下，短定尺给每次循环留下的时间更少，不能直接沿用长定尺的速度结论。
方案与验收应同时列出管材规格、材质、目标线速度、定尺长度、长度公差和切口质量要求，并说明连续切断的检验条件。下料输送与收集也要能衔接该节拍，避免单机切断完成后在出口堆积。
用于这些整线 焊管机组 · 12 个型号，整线交付

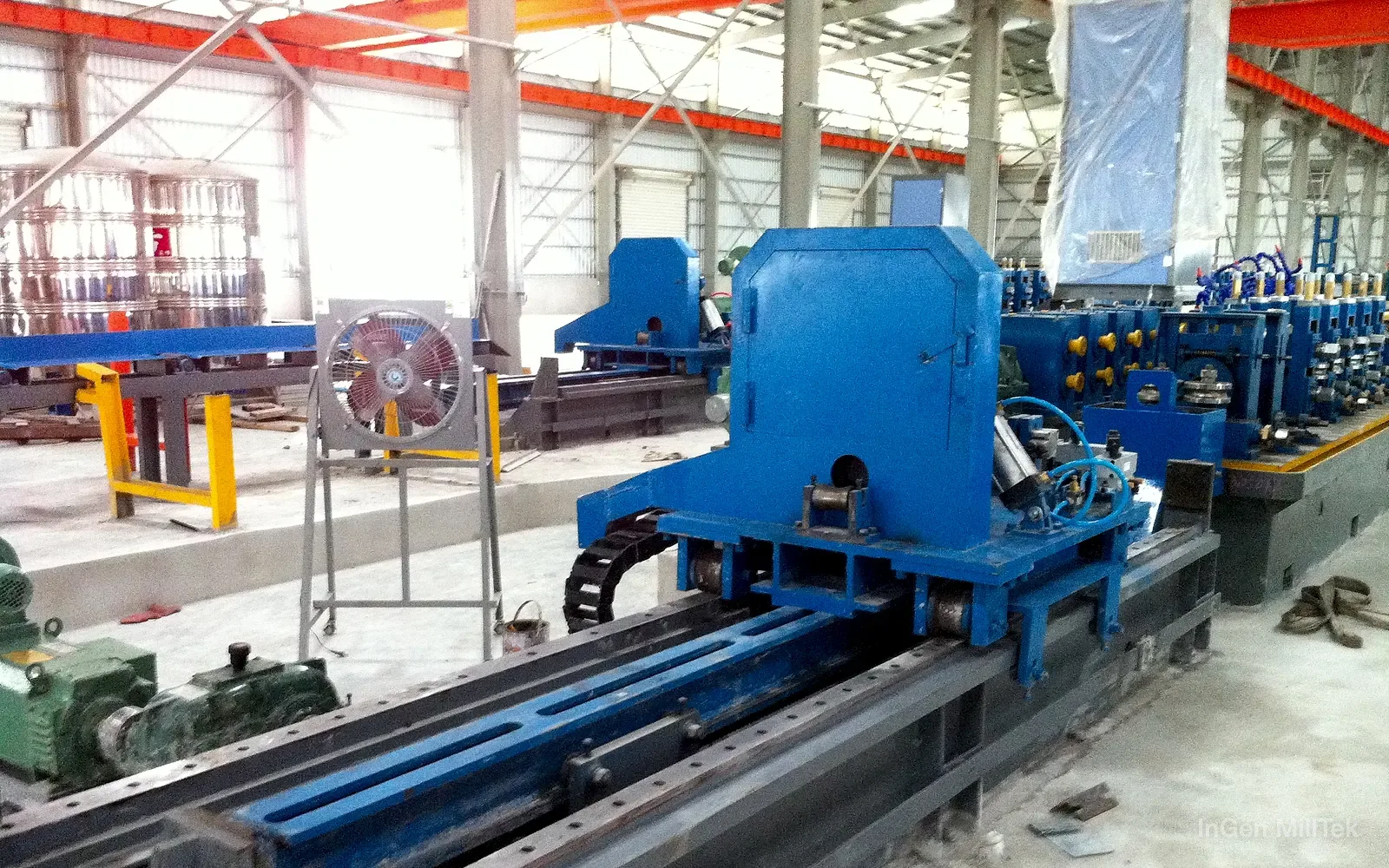

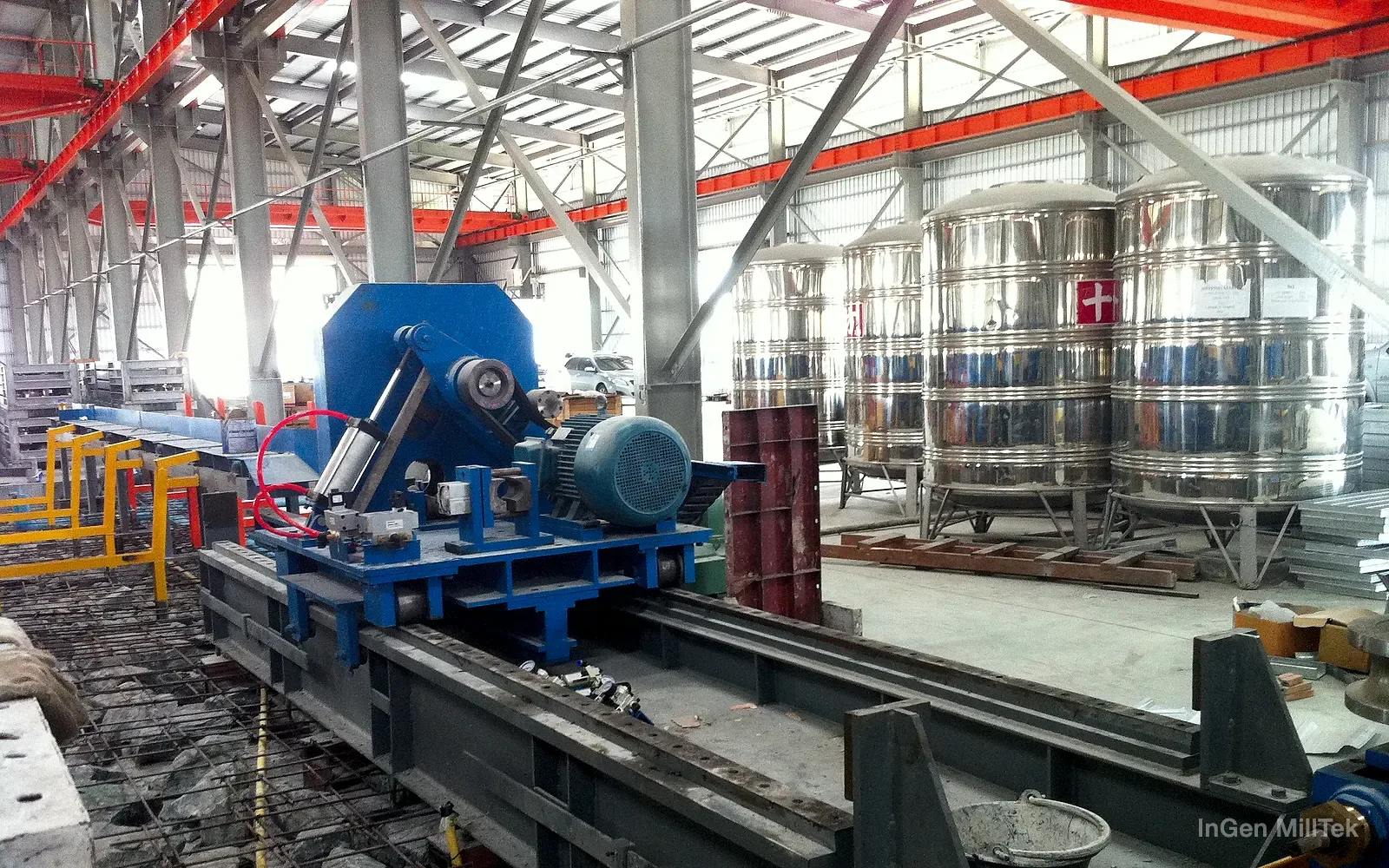

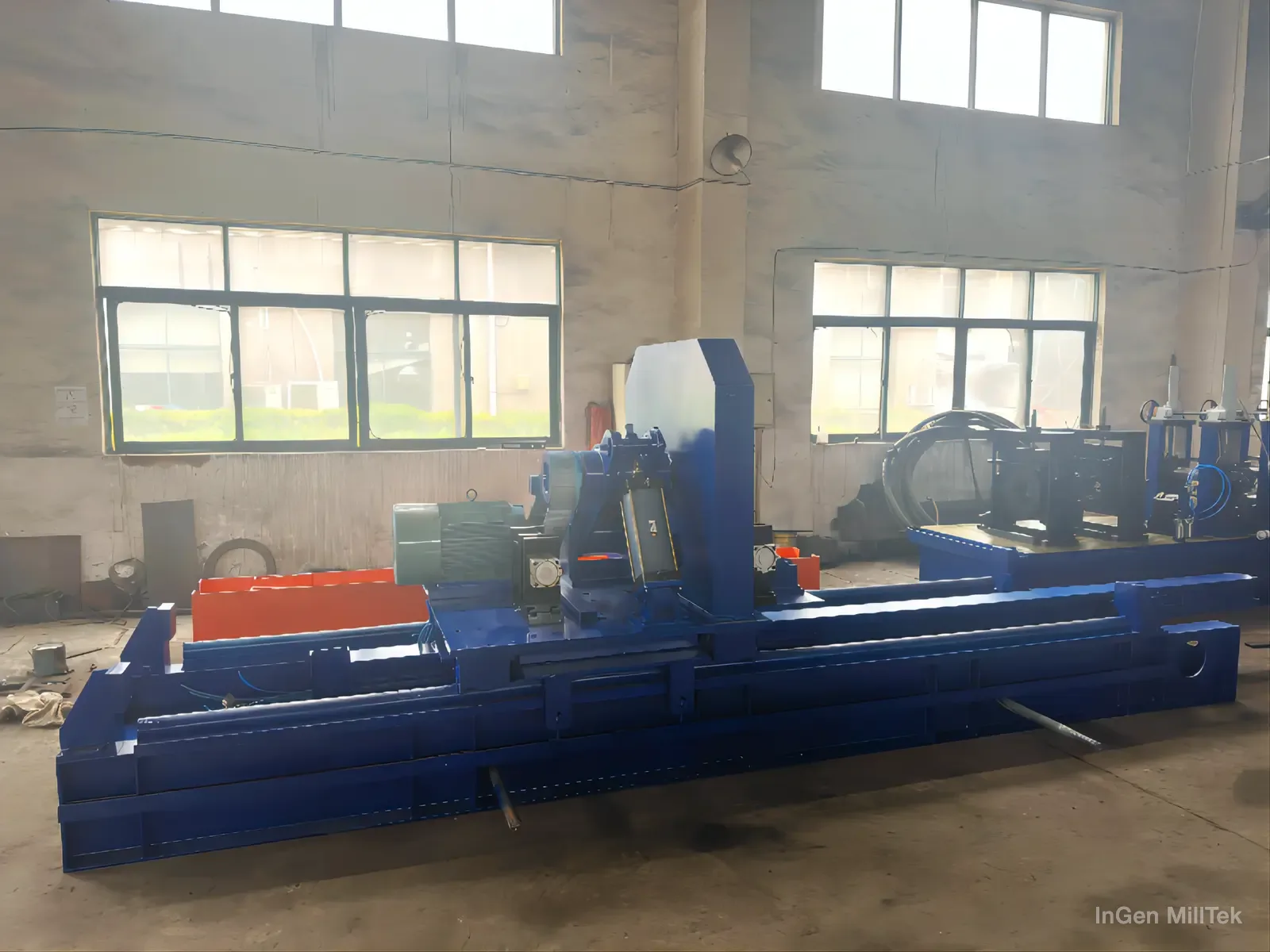

实拍照片
技术
实际参数需结合材料与最终设备配置确认。
- 圆管外径
- 10–273 mm
- 圆管壁厚
- 0.4–10.0 mm
- 方管尺寸
- 8 × 8–215 × 215 mm
- 方管壁厚
- 0.4–8.5 mm
- 矩形管尺寸
- 10 × 6–250 × 180 mm
- 矩形管壁厚
- 0.4–8.5 mm
| 型号 | 切割圆管外径 mm | 壁厚 mm | 方管 mm | 壁厚 mm | 矩形管 mm | 壁厚 mm | 生产速度 m/min |
|---|---|---|---|---|---|---|---|
| YJFJ-20 | Φ10–25.4 | 0.4–1.5 | 8×8–20×20 | 0.4–1.0 | 10×6–25×15 | 0.4–1.0 | 0–100 |
| YJFJ-32 | Φ12.7–38.1 | 0.4–2.0 | 10×10–30×30 | 0.4–1.5 | 12×8–40×20 | 0.4–1.5 | 0–120 |
| YJFJ-50 | Φ19.1–63.5 | 0.6–3.0 | 15×15–50×50 | 0.6–2.5 | 20×10–60×40 | 0.6–2.5 | 0–100 |
| YJFJ-76 | Φ38.1–89 | 0.8–3.5 | 30×30–70×70 | 0.8–3.0 | 40×20–80×60 | 0.8–3.0 | 0–80 |
| YJFJ-89 | Φ50–102 | 1.0–4.0 | 40×40–80×80 | 1.0–3.5 | 50×30–90×70 | 1.0–3.5 | 0–70 |
| YJFJ-102 | Φ50–114 | 1.2–4.5 | 40×40–90×90 | 1.2–4.0 | 50×30–100×80 | 1.2–4.0 | 0–70 |
| YJFJ-114 | Φ63.5–127 | 1.5–5.0 | 50×50–100×100 | 1.5–4.2 | 60×40–120×80 | 1.5–4.2 | 0–60 |
| YJFJ-127 | Φ63.5–140 | 1.5–5.0 | 50×50–110×110 | 1.5–4.5 | 60×40–130×90 | 1.5–4.5 | 0–60 |
| YJFJ-165 | Φ76–165 | 1.5–6.0 | 60×60–130×130 | 1.5–5.0 | 70×50–150×110 | 1.5–5.0 | 0–50 |
| YJFJ-219 | Φ89–219 | 2.0–8.0 | 70×70–170×170 | 2.0–7.0 | 80×60–190×150 | 2.0–7.0 | 0–50 |
| YJFJ-254 | Φ114–254 | 3.0–9.0 | 90×90–200×200 | 3.0–7.5 | 100×80–250×150 | 3.0–7.5 | 0–40 |
| YJFJ-273 | Φ140–273 | 4.0–10.0 | 110×110–215×215 | 4.0–8.5 | 130×90–250×180 | 4.0–8.5 | 0–30 |
表中飞锯型号与同规格的焊管机组型号对应。
表中 YJFJ-219、YJFJ-254、YJFJ-273 所对应的 YJ-219、YJ-254、YJ-273 焊管机组按订单设计制造。
尚有更多型号及定制型号，可按需求沟通。
来源：公司产品画册（2025 年 4 月版）第 15 页。
