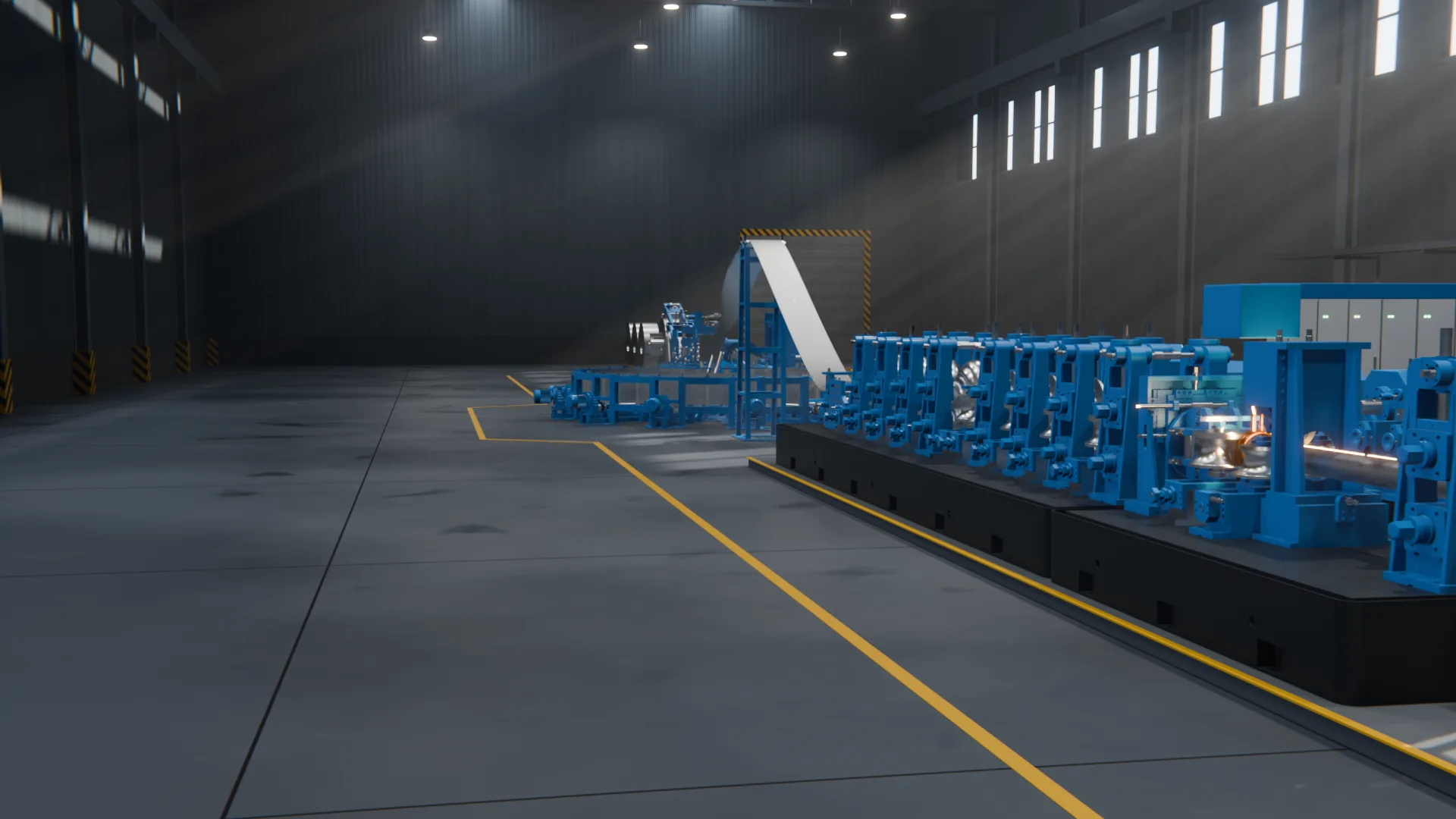

示意渲染 · 厂房与设备均为示意,比例与配置以实际项目为准
从钢带到 成品管

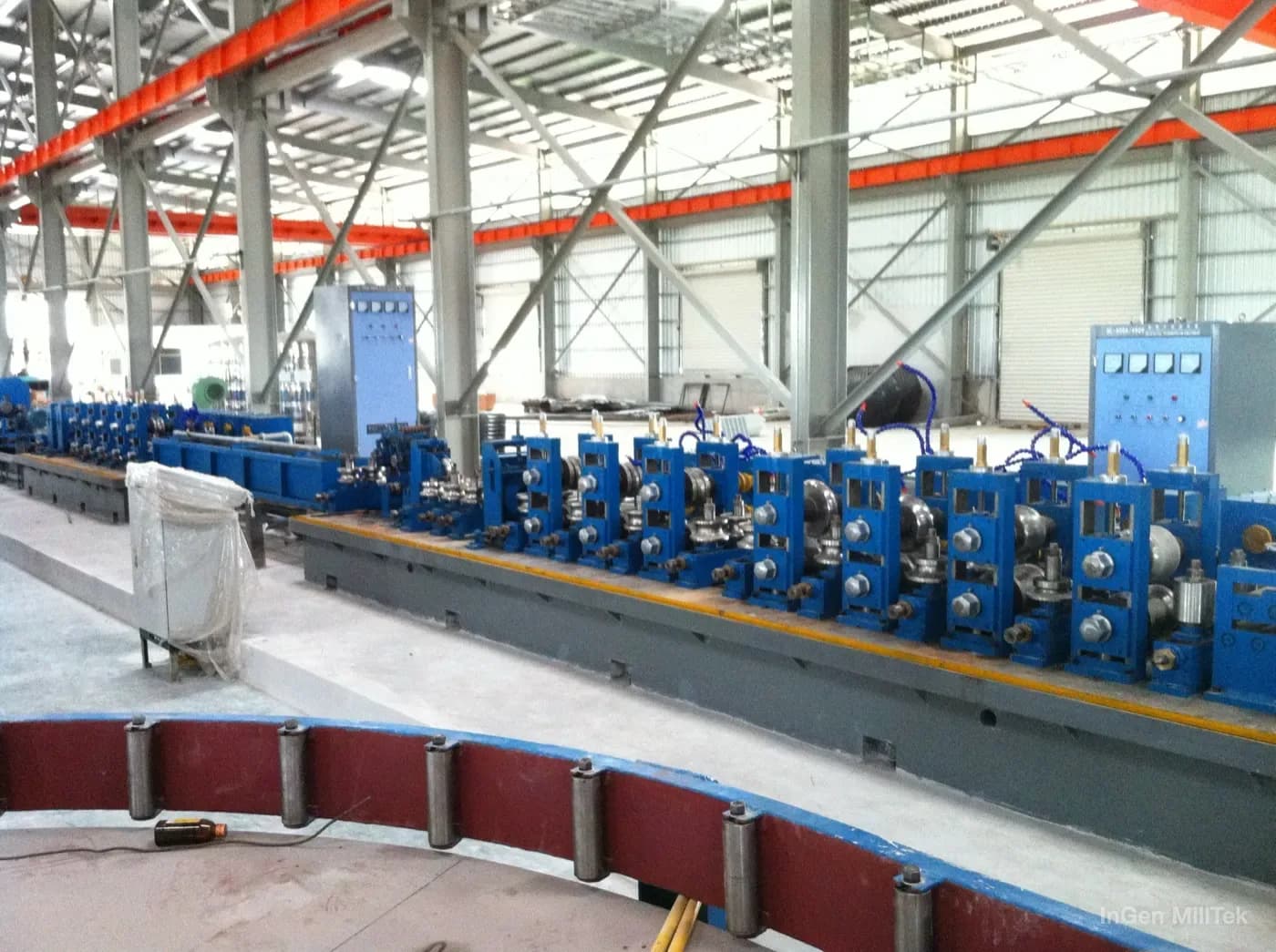

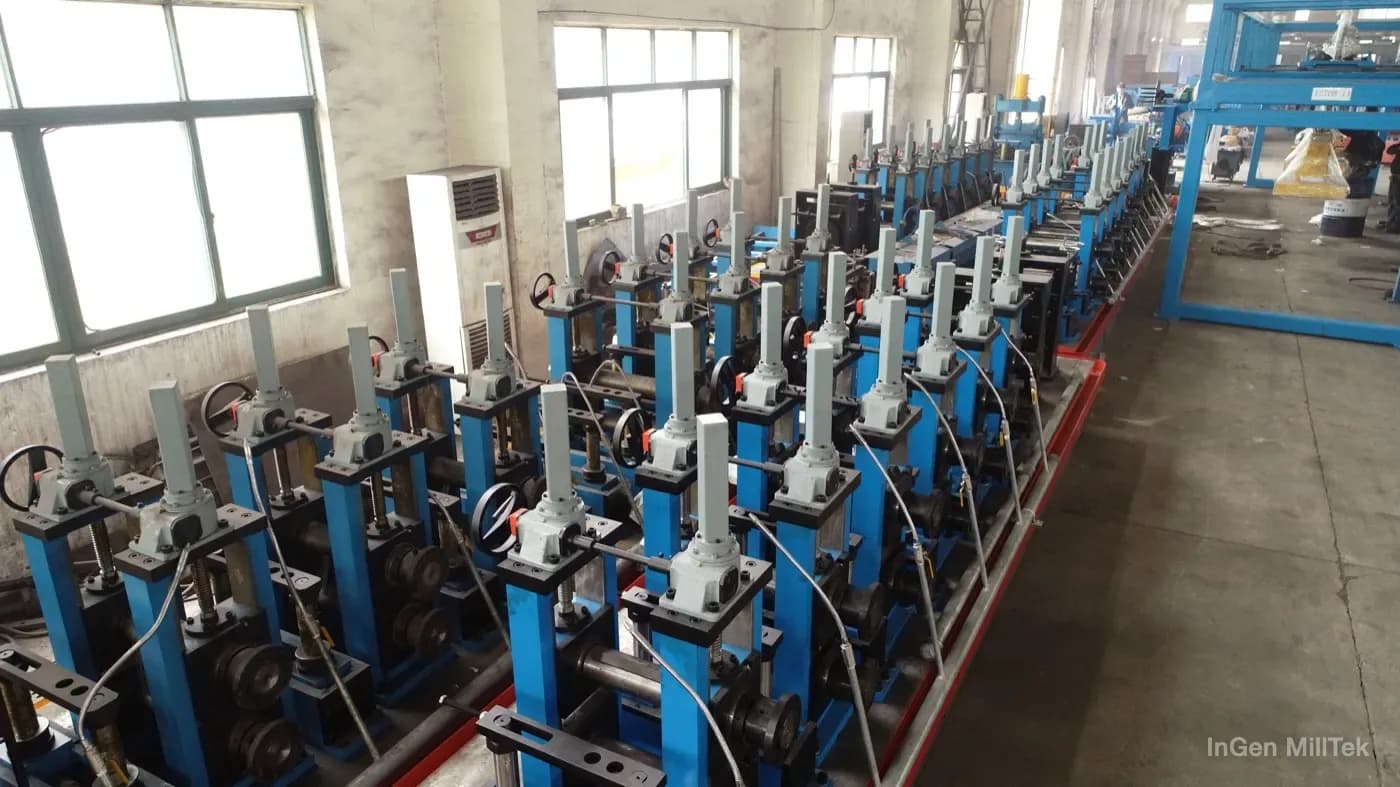

什么是焊管机组?在制管行业,焊管机组(tube mill)是把带钢连续辊压成管、并连续焊接焊缝的生产线。高频焊管机组把带钢连续卷成管坯,经高频感应焊接、定径、矫直和定尺锯切,生产圆管、方管和矩形管。一条完整的机组通常由前段辅机(开卷机、整平机、剪切对焊机、螺旋活套)、成型定径主机、高频焊机、飞锯机和下料辊道组成。
谁来做您的机组。银江在江苏江阴的自有工厂设计、制造焊管机组,自有厂区约 21,000 平方米,现有 60 余位员工。银江 1997 年开始制造。设备在国内许多制管企业使用,并面向全球供货,主要出口到中东、非洲、俄罗斯和中亚、南亚、东南亚、欧洲和南美。
共 12 个型号(YJ-20 至 YJ-273),圆管外径 Φ10–273 mm;其中大口径的 YJ-219、YJ-254、YJ-273 按订单设计制造。YJ-273 以上,圆管外径最大约 Φ510 mm(方管最大 400×400 mm)、壁厚最大 15 mm(视管径和材质而定)的机组,也按订单设计制造。型号数字表示公称管径,每个型号实际能做的管径、壁厚和速度范围见本页下方的型号参数表。三者并非任意组合:各规格的可用速度需结合材料、焊接、冷却与切断条件确认,不能仅按管径或壁厚推定。产品壁厚较薄、管径略超出型号范围的,可以讨论加宽床身的定制机组,用较小型号的机架生产较大直径的薄壁管,避免为薄壁产品配置过大的机组。
选型从要生产的管材开始:材质、圆管或方矩管、尺寸和壁厚范围、成品用途和质量要求,再对应目标速度、定尺长度和换规格频率。尚未确定型号也可以直接说明产品,我们按产品确定型号与整线配置;设备为定制化产品,价格按配置详谈。
为了让方案贴近实际生产,请把常做规格与偶尔生产的边界规格分开列出,并给出材料牌号、尺寸与壁厚组合、成品长度和公差。最大管径、最大壁厚与最高速度分别描述不同边界,不能默认同时实现;应逐项确认所需产品组合。
整线选型还要把前段换卷接续、活套储料、焊接与冷却、飞锯切断和下料节拍放在一起核对。驱动电机功率、高频电源额定值和厂房进线容量分别确认,冷却则需明确流量、压力、温度和散热边界。
确定候选型号后,技术方案应列明设备、轧辊与工装、电控及现场接口的供货范围,并约定在哪些材料和规格条件下验收。新建生产线可从产品清单开始沟通;旧线改造还需提供保留设备、轧制线高度和控制接口资料。
焊管用在哪里,用什么带钢。这些机组生产的 ERW 管用于建筑结构的框架、立柱和桁架,脚手架,温室和光伏支架,围栏和护栏;也用于家具框架、货架、机械零件、自行车和健身器材、汽车用管,以及中低压的水、气、空气和油输送管。可加工碳钢、镀锌和锌铝镁(ZAM)镀层带钢等;不锈钢和高强钢按牌号逐项评估。

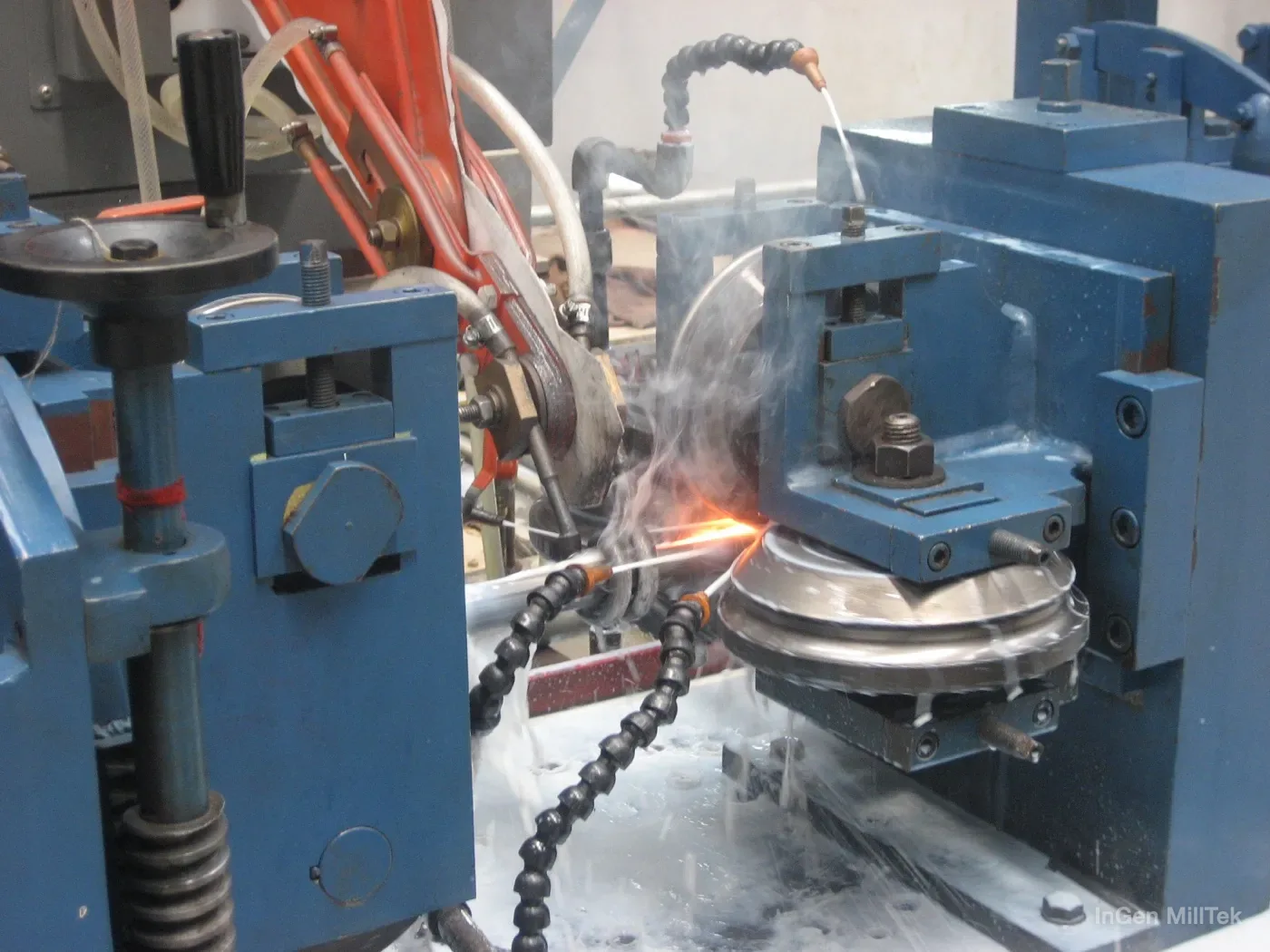

为什么用高频直缝焊。成型后的带钢两侧边缘由高频电流加热,再由挤压辊压合,不添加焊材,焊缝是一条直线,随生产线连续焊接。同一条线可以生产圆管,配上相应的定径辊,也能生产方管和矩形管。
轧辊和换规格。轧辊不含在机组价格里。每个成品规格需要一套轧辊,按您要生产的规格另行报价,按实际重量结算。方管、矩形管可以与同周长的圆管共用成型段轧辊,只需另配定径段轧辊,俗称“半套”。
从签合同到出第一根管。合同生效后,我们在合同约定时间内提供布置图和基础图,您可以一边做基础,一边等设备制造。安装调试期间,我们的工程师培训您的操作和维护人员。请告诉我们您要做的管子规格、壁厚范围和材料,我们来推荐型号和机组配置。
成型 原理

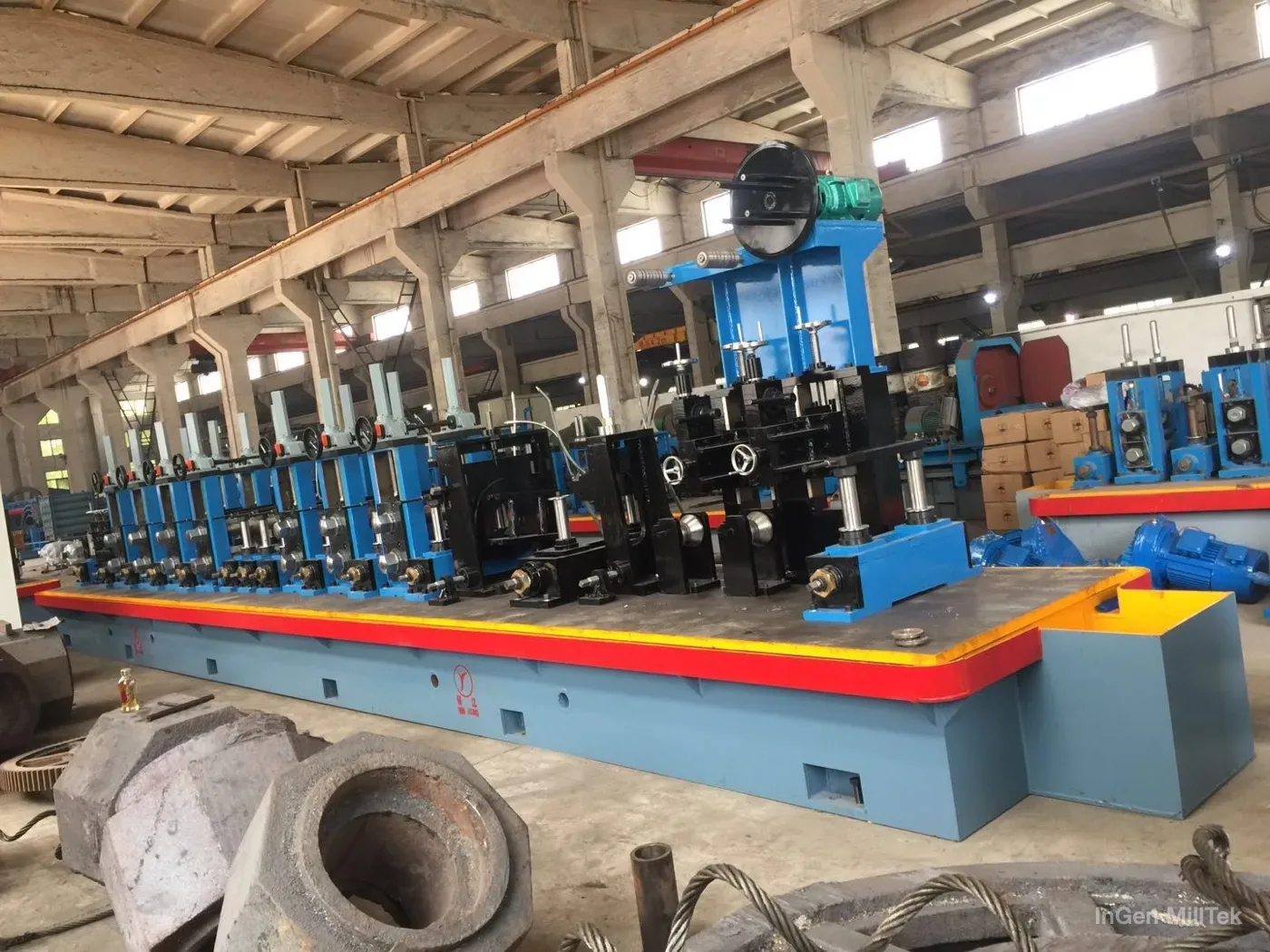

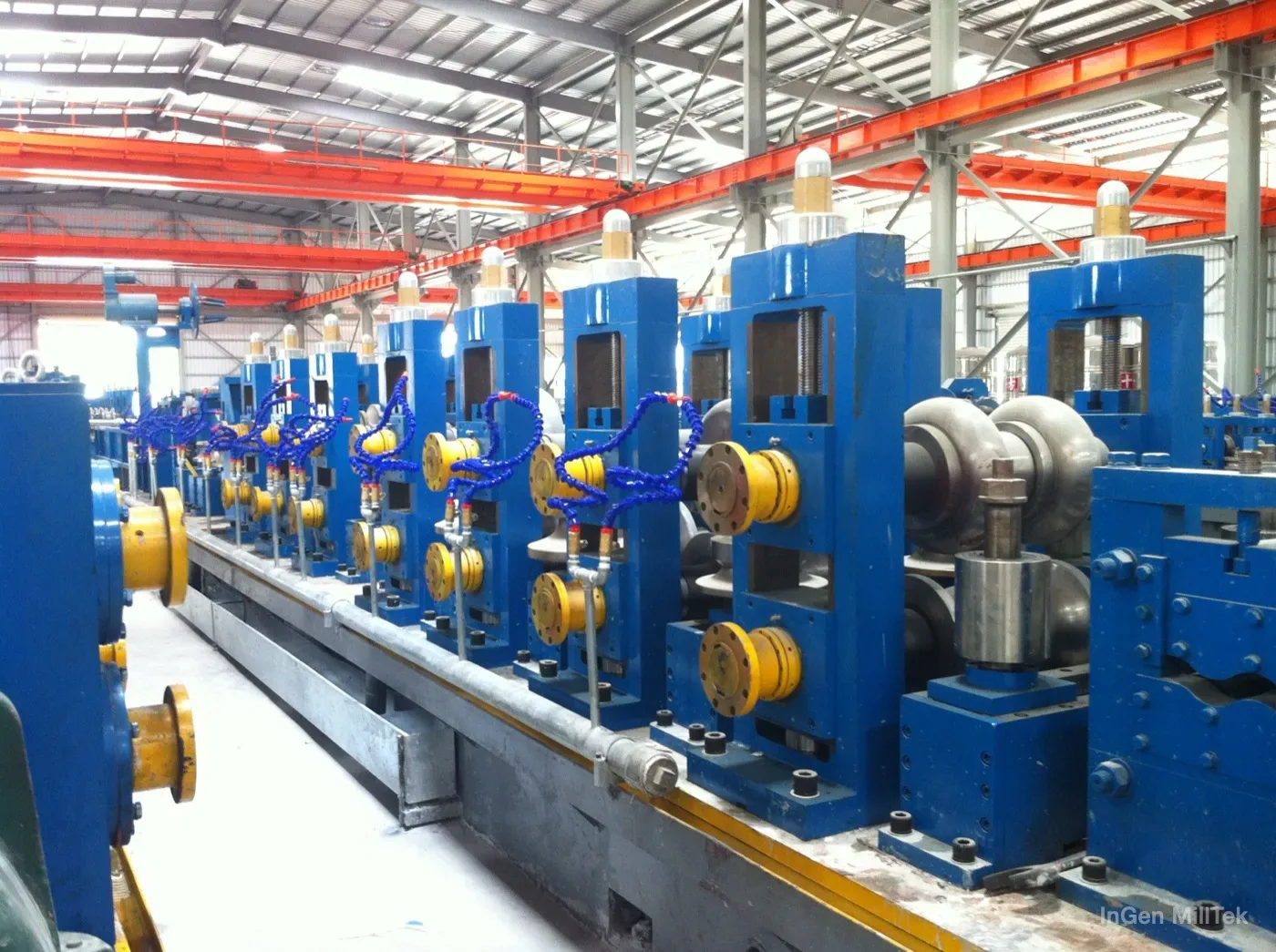

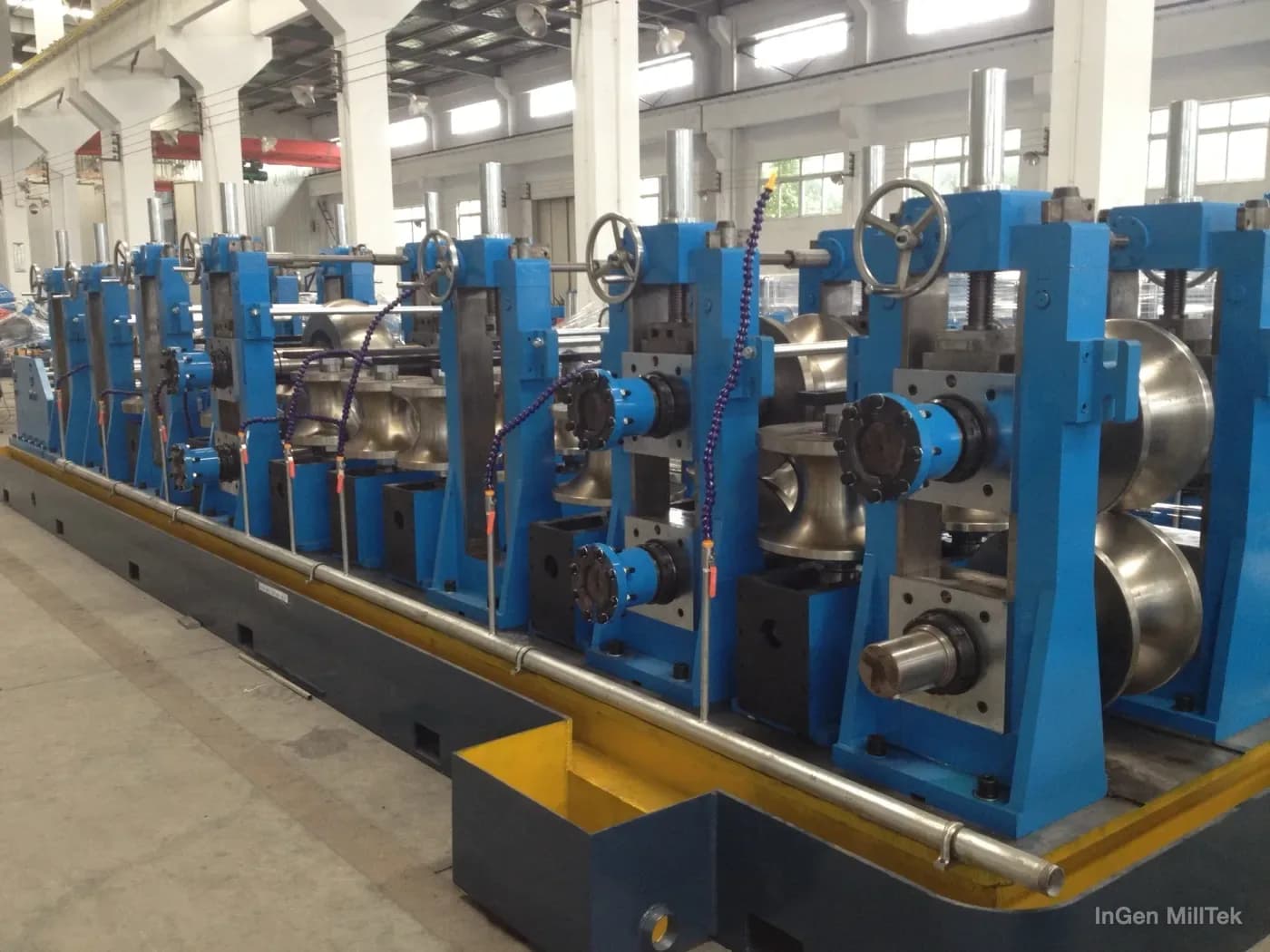

机组的核心是连续辊弯:钢带经一道道成型辊逐步弯曲,边缘合拢后由高频焊接成管,再定径、矫直到成品尺寸。
- 1–4 粗成型 · 开口孔型
- 5–7 精成型 · 闭口孔型
- 焊接 高频感应加热,挤压辊合缝
- 定径 定径、矫直至成品尺寸
12 个常见 型号,另可按订单 设计 制造 更大 口径
型号数字表示公称管径。每张卡片按同一比例画出该型号可做圆管的最小与最大外径;参数只列已核实的范围。其中 YJ-219、YJ-254、YJ-273 为大口径型号,按订单设计制造。
- Φ10–25.4 mm YJ-20 高频焊管机组 圆管外径 Φ10–25.4 mm 壁厚 0.4–1.5 mm 速度 0–100 米/分钟
- Φ12.7–38.1 mm YJ-32 高频焊管机组 圆管外径 Φ12.7–38.1 mm 壁厚 0.4–2.0 mm 速度 0–120 米/分钟
- Φ19.1–63.5 mm YJ-50 高频焊管机组 圆管外径 Φ19.1–63.5 mm 壁厚 0.6–3.0 mm 速度 0–100 米/分钟
- Φ38.1–89 mm YJ-76 高频焊管机组 圆管外径 Φ38.1–89 mm 壁厚 0.8–3.5 mm 速度 0–80 米/分钟
- Φ50–102 mm YJ-89 高频焊管机组 圆管外径 Φ50–102 mm 壁厚 1.0–4.0 mm 速度 0–70 米/分钟
- Φ50–114 mm YJ-102 高频焊管机组 圆管外径 Φ50–114 mm 壁厚 1.2–4.5 mm 速度 0–70 米/分钟
- Φ63.5–127 mm YJ-114 高频焊管机组 圆管外径 Φ63.5–127 mm 壁厚 1.5–5.0 mm 速度 0–60 米/分钟
- Φ63.5–140 mm YJ-127 高频焊管机组 圆管外径 Φ63.5–140 mm 壁厚 1.5–5.0 mm 速度 0–60 米/分钟
- Φ76–165 mm YJ-165 高频焊管机组 圆管外径 Φ76–165 mm 壁厚 1.5–6.0 mm 速度 0–50 米/分钟
- Φ89–219 mm YJ-219 高频焊管机组 按订单设计制造 圆管外径 Φ89–219 mm 壁厚 2.0–8.0 mm 速度 0–50 米/分钟
- Φ114–254 mm YJ-254 高频焊管机组 按订单设计制造 圆管外径 Φ114–254 mm 壁厚 3.0–9.0 mm 速度 0–40 米/分钟
- Φ140–273 mm YJ-273 高频焊管机组 按订单设计制造 圆管外径 Φ140–273 mm 壁厚 4.0–10.0 mm 速度 0–30 米/分钟
型号 参数 对照
| 型号 | 圆管外径 mm | 壁厚 mm | 方管 mm | 壁厚 mm | 矩形管 mm | 壁厚 mm | 生产速度 m/min |
|---|---|---|---|---|---|---|---|
| YJ-20 | Φ10–25.4 | 0.4–1.5 | 8×8–20×20 | 0.4–1.0 | 10×6–25×15 | 0.4–1.0 | 0–100 |
| YJ-32 | Φ12.7–38.1 | 0.4–2.0 | 10×10–30×30 | 0.4–1.5 | 12×8–40×20 | 0.4–1.5 | 0–120 |
| YJ-50 | Φ19.1–63.5 | 0.6–3.0 | 15×15–50×50 | 0.6–2.5 | 20×10–60×40 | 0.6–2.5 | 0–100 |
| YJ-76 | Φ38.1–89 | 0.8–3.5 | 30×30–70×70 | 0.8–3.0 | 40×20–80×60 | 0.8–3.0 | 0–80 |
| YJ-89 | Φ50–102 | 1.0–4.0 | 40×40–80×80 | 1.0–3.5 | 50×30–90×70 | 1.0–3.5 | 0–70 |
| YJ-102 | Φ50–114 | 1.2–4.5 | 40×40–90×90 | 1.2–4.0 | 50×30–100×80 | 1.2–4.0 | 0–70 |
| YJ-114 | Φ63.5–127 | 1.5–5.0 | 50×50–100×100 | 1.5–4.2 | 60×40–120×80 | 1.5–4.2 | 0–60 |
| YJ-127 | Φ63.5–140 | 1.5–5.0 | 50×50–110×110 | 1.5–4.5 | 60×40–130×90 | 1.5–4.5 | 0–60 |
| YJ-165 | Φ76–165 | 1.5–6.0 | 60×60–130×130 | 1.5–5.0 | 70×50–150×110 | 1.5–5.0 | 0–50 |
| YJ-219 | Φ89–219 | 2.0–8.0 | 70×70–170×170 | 2.0–7.0 | 80×60–190×150 | 2.0–7.0 | 0–50 |
| YJ-254 | Φ114–254 | 3.0–9.0 | 90×90–200×200 | 3.0–7.5 | 100×80–250×150 | 3.0–7.5 | 0–40 |
| YJ-273 | Φ140–273 | 4.0–10.0 | 110×110–215×215 | 4.0–8.5 | 130×90–250×180 | 4.0–8.5 | 0–30 |
方管与矩形管尺寸为边长范围;尺寸、壁厚与速度并非任意组合,实际能力以材料与最终配置为准。
12 个常见型号 YJ-20 至 YJ-273;另可按订单设计制造更大口径,最大方管 400×400 mm、圆管约 Φ510 mm。
来源:公司产品画册(2025 年 4 月版)第 12 页;表下定制上限为公司 2026 年 11 月的说明。
采购 常见 问题
- 价格怎么确定?
- 按需要生产的产品规格和设备配置确定,没有统一标价。请把需求告诉我们,我们按项目报价。
- 询价需要提供哪些信息?
- 整线:要生产的管径范围、厚度范围和材质。前辅机:材质、带宽范围、厚度范围和整线速度。
- 交货期一般多久?
- 单机约 60 天起,整线约 120 天,具体以合同为准。
- 整条线需要多长的厂房?
- 与管径范围、生产速度和整线配置有关,需要结合项目详细沟通。
- 海外项目能派人安装调试吗?
- 可以。派工程师现场指导安装与调试,费用按项目约定。
- 能做不锈钢管吗?
- 可以。不锈钢的材料牌号和规格需要单独评估,询价时请注明。
